Анализ керна при бурении
Для прогнозирования процесса бурения и эксплуатации скважин при разработке различных месторождений, важное значение имеет качественная и количественная оценка минерального состава пород в керновом материале.
Керн и буровой шлам являются основным прямым источником информации о геологическом строении разреза скважин и о физических свойствах горных пород. Поэтому получение надежной информации об его минеральном составе позволяет судить об условиях формирования пород и об их физико-химических и механических свойствах, что важно при поисках, разведке и разработке месторождений. Главным объектом исследования в нефтегазовой геологии являются следующие виды осадочных горных пород:
- обломочные (пески, песчаники);
-
карбонатные (известняки, доломиты);
-
глинистые.
Наиболее удобным, экспрессным и надежным неразрушающим методом диагностики минерального состава пород, включая анализ солевых отложений сложного состава, анализ высокодисперсных глинистых минералов и акцессорных минералов, а также микропримесей является метод рентгеновской дифракции (XRD).

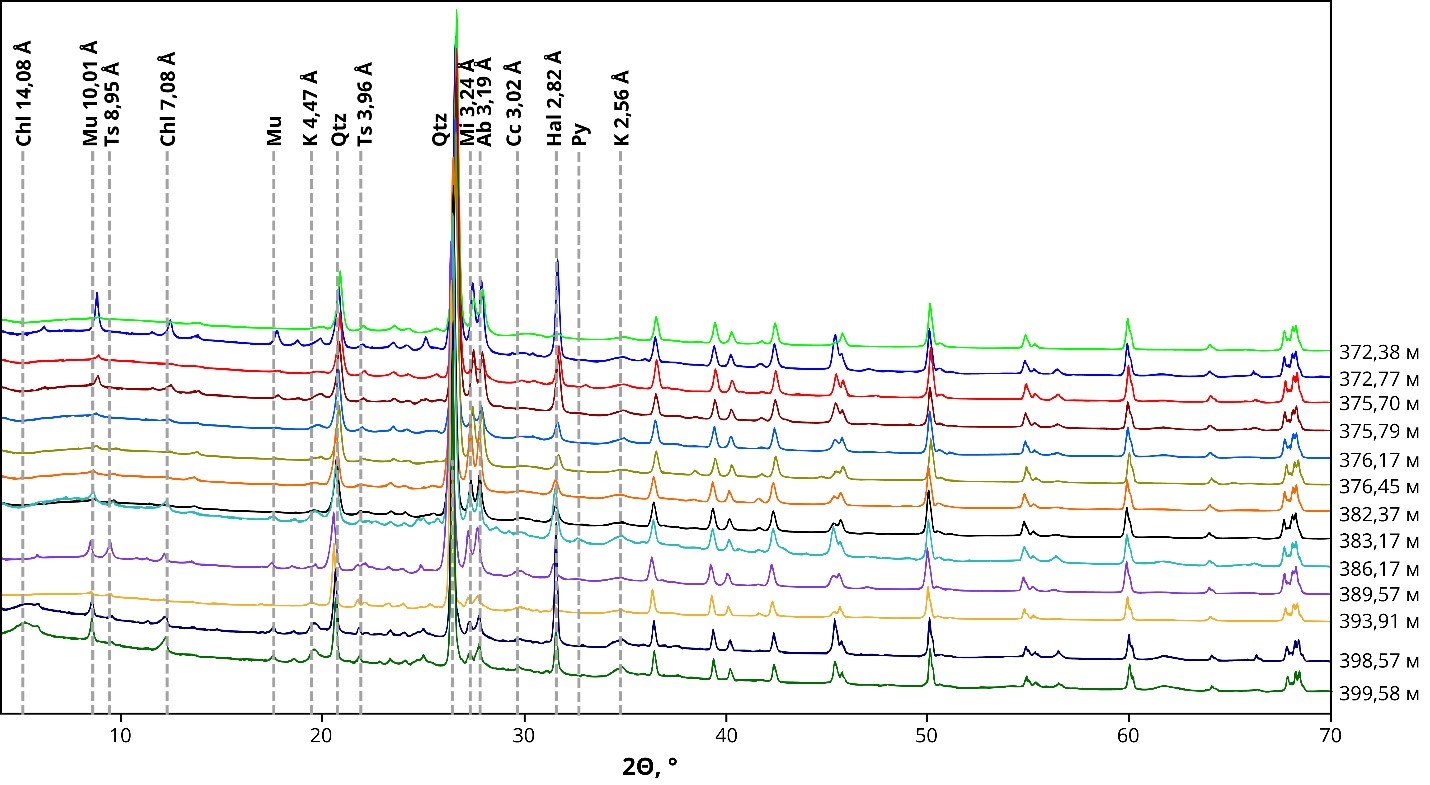

Сравнение рентгенограмм керна, полученного с разных глубин скважины

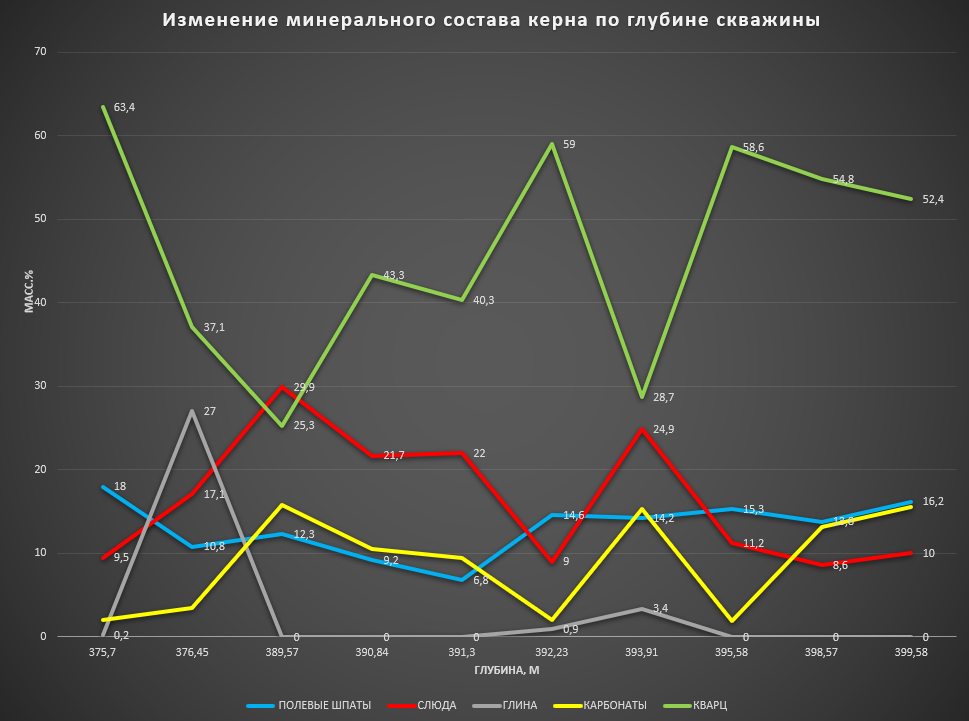

Изменение минерального состава керна по глубине скважины (по данным из таблицы)

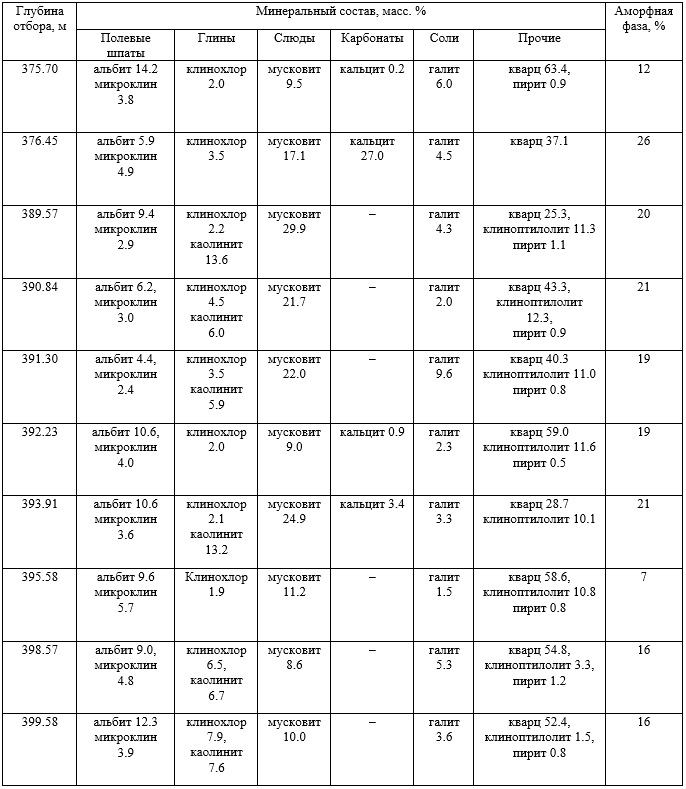

Сводная таблица с данными о минеральном составе и содержании аморфной фазы в образцах керна, извлеченного с разных глубин нефтегазоносной скважины
Анализ глинистой фракции

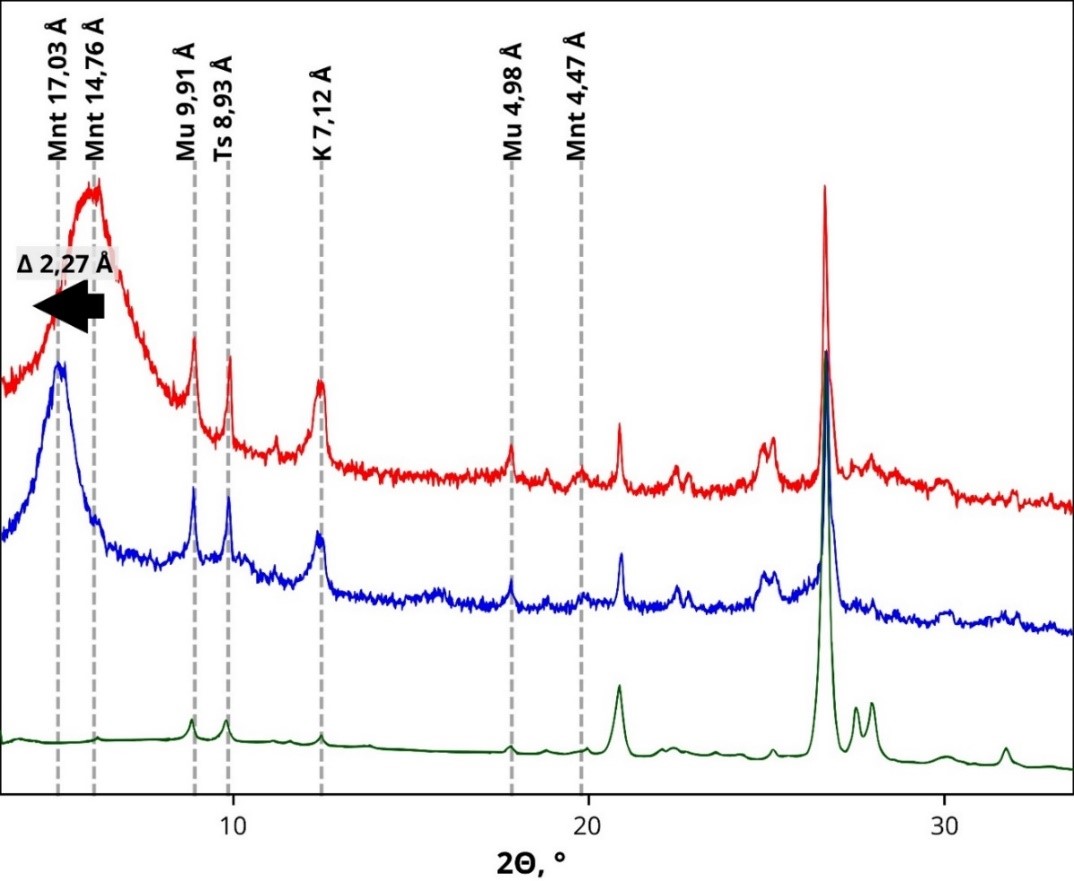

Рентгенограмма исходного керна (зеленая линия) и ориентированного образца выделенной глинистой фракции в сухом виде (красная линия) и после его насыщения этиленгликолем (синяя линия). Стрелкой показано смещение пика монтмориллонита в ближнюю угловую облас

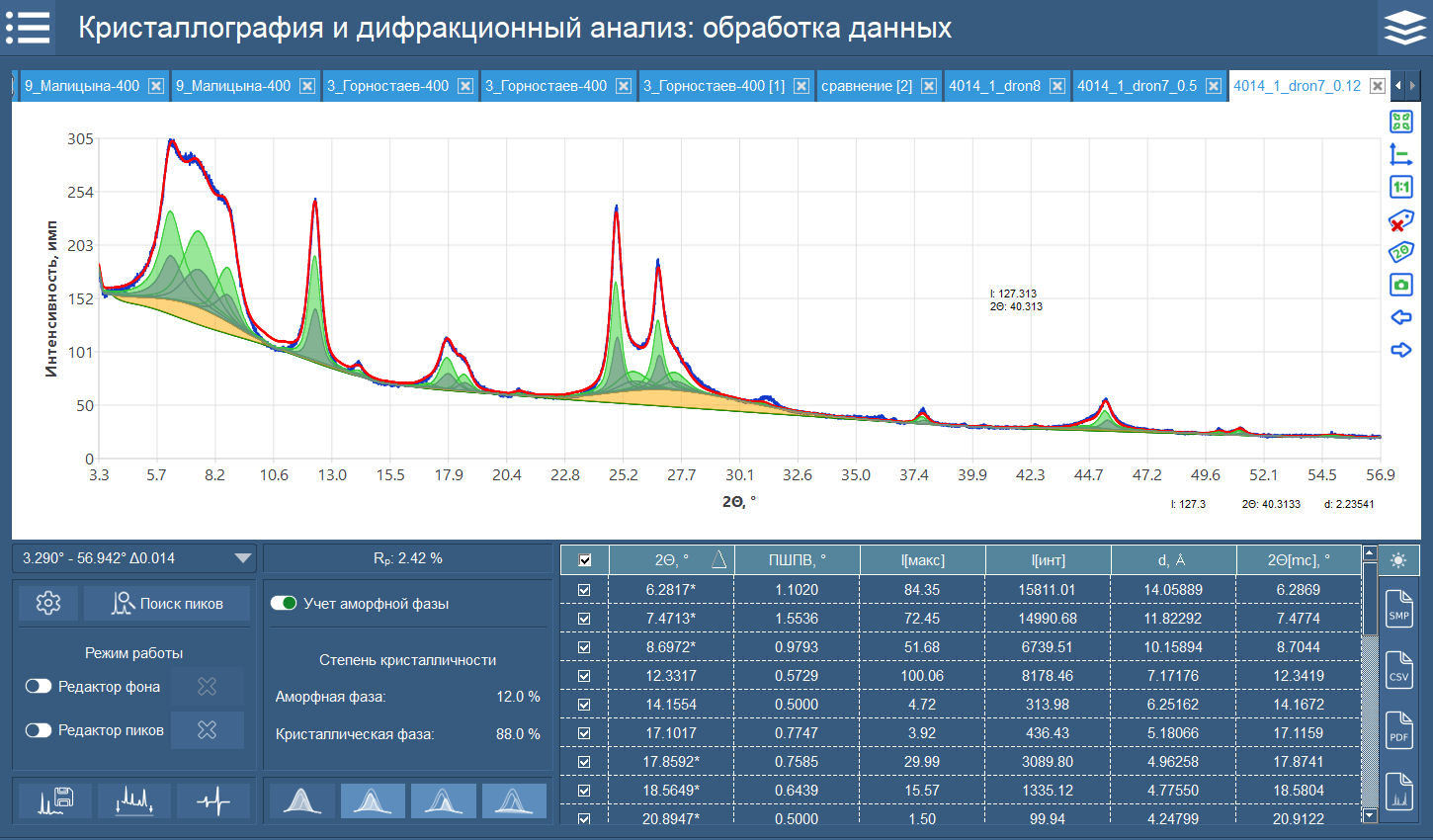

Анализ содержания аморфной фазы в глинистой фракции

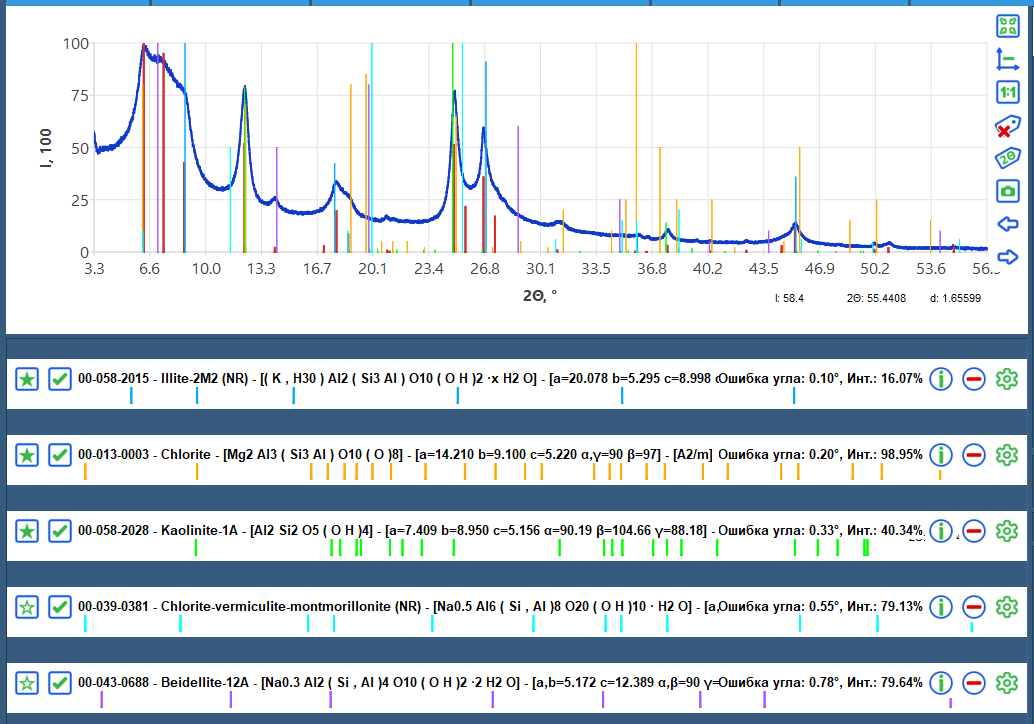

Диагностика содержания минералов в глинистой фракции

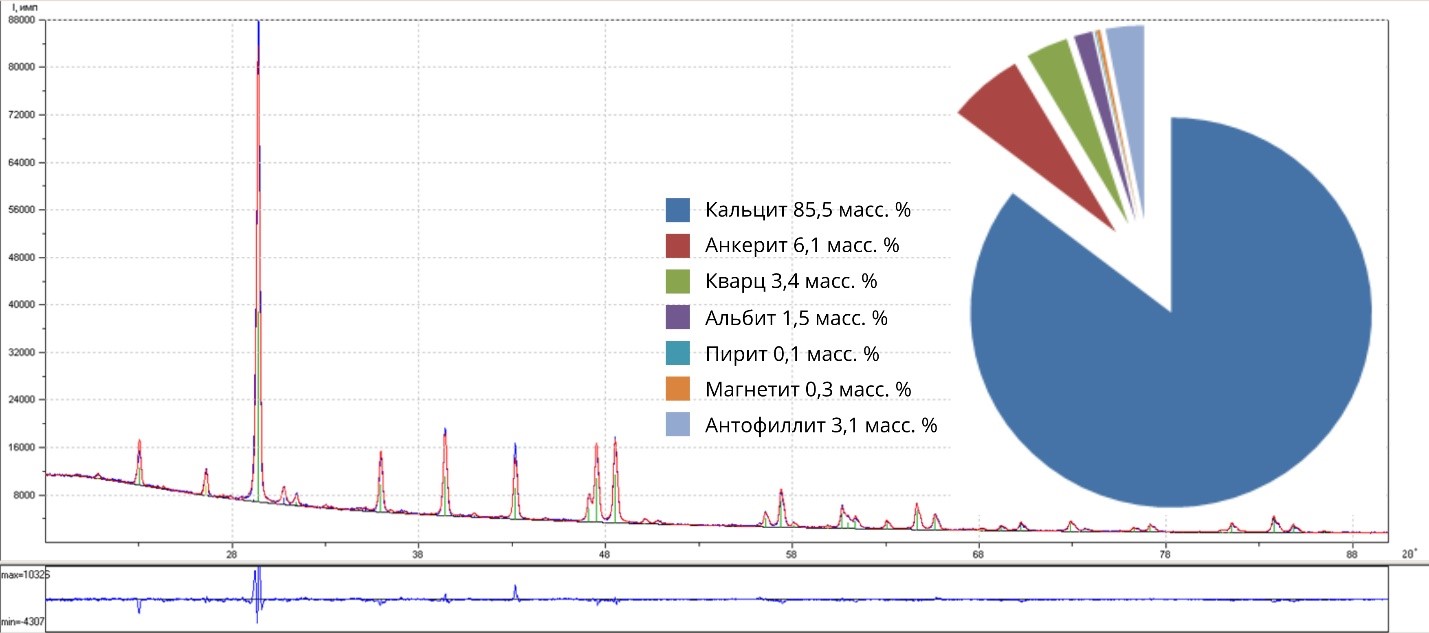

Количественный анализ породы полнопрофильным методом Ритвельда
Количественный анализ карбонатной породы полнопрофильным методом Ритвельда

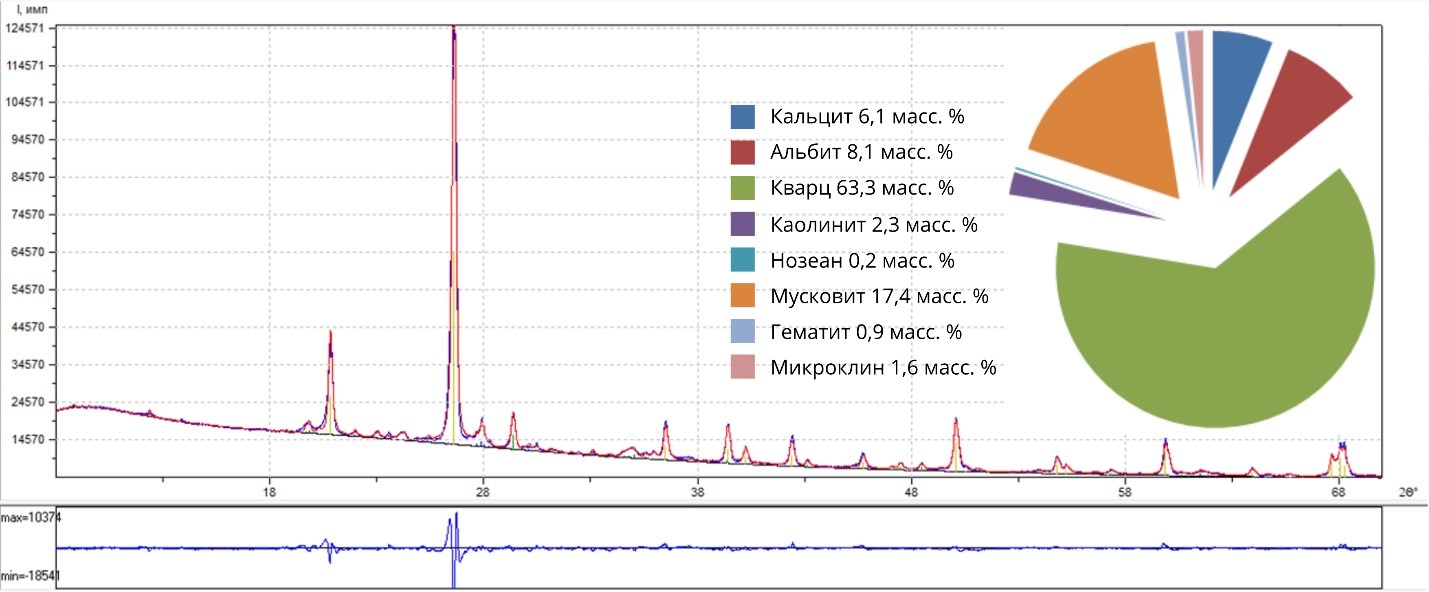

Количественный анализ песчаника полнопрофильным методом Ритвельда
Вывод
Рентгенодифракционный метод является одним из наиболее информативных для минералогического анализа добываемых пород.
Рассмотренные примеры наглядно демонстрируют функциональные и методические возможности дифрактометров производства АО «ИЦ «Буревестник», которые в сочетании с аналитическим программным обеспечением предлагают надежное решение производственных и научно-исследовательских задач.
